[인더스트리뉴스 최종윤 기자] 산업용 카메라 전문기업 JAI가 고해상도와 빠른 스캔 속도를 자랑하는 최신 라인 스캔 카메라 제품군을 선보였다.
다양한 산업 분야의 검사 및 품질 관리 어플리케이션에 최적화됐다.

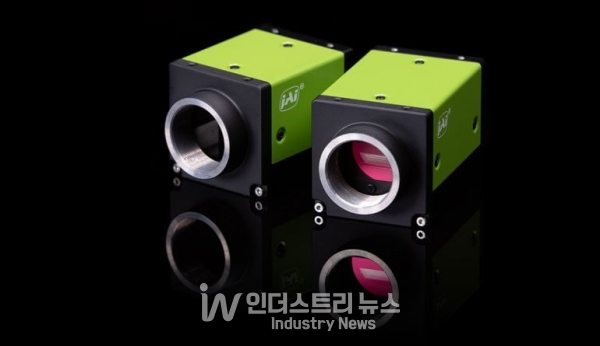

첫 번째 라인업은 컴팩트한 디자인의 다목적 카메라 2K 시리즈다. JAI는 4종의 새로운 2K 해상도 Sweep 시리즈 컴팩트 라인 스캔 카메라를 출시했다.
이 카메라들은 컬러 및 흑백 옵션을 제공하며, 5GigE 및 CoaXPress(CXP-6) 인터페이스를 지원한다.
주요 특징으로는 컴팩트한 크기가 장점이다. 2K 모델에서는 5GigE 모델(사이즈 44mm x 44mm x 64mm) 그리고 CXP-6 모델(사이즈 44mm x 44mm x 54mm)의 소형 사이즈로 선보여졌다.
또한 3라인 센서 설계로 정밀한 트루 컬러를 재현할 수 있게 설계됐다. 고급 기능으로는 스캔 재개, 트리거 카운트에 따른 트리거 지연, 트리거를 통한 노출 시간 제어 등의 기능이 추가됐다.
과일 및 채소 분류, 목재 검사, 물류(우편물/바코드 스캔), 인쇄 검사 등 다양한 산업 분야에 적합한 것으로 기대하고 있다.

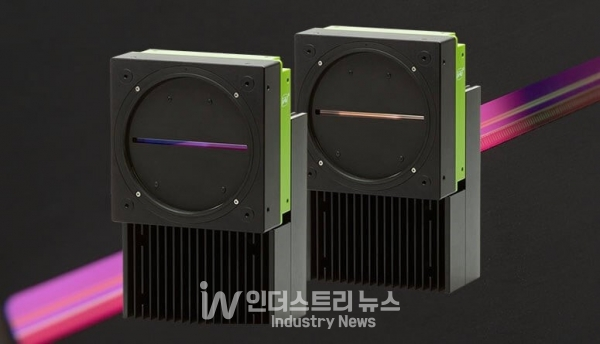

두 번째 라인업은 초고해상도 및 고속 스캔용 16K 라인 스캔 카메라 시리즈다.
16K 해상도를 지원하는 Sweep 시리즈 고속 CMOS 라인 스캔 카메라 SW-16000TL-CXP4A(3라인 컬러)와 SW-16000M-CXP4A(흑백) 모델을 출시했다.
주요 사양으로는 16K 해상도와 5μm 정사각형 픽셀 그리고 CoaXPress 4 x CXP-12 인터페이스 탑재했다.
스캔 속도는 컬러 모델과 흑백모델에서 각각 100kHz, 277kHz 성능을 구현했다. 배터리 검사, 평면 패널 디스플레이 검사, 인쇄 회로 기판(PCB) 검사 등 고속 웹 및 인쇄 검사 애플리케이션에 이상적이다.
아울러 2K와 16K 라인 스캔 카메라 두 시리즈 모두 추가 고급 기능이 기본으로 탑재됐다.
구체적으로 먼저 다목적 GPIO 옵션 기능이다. 조명과 로터리 인코더를 유연하게 동기화하기 위한 다목적 GPIO 및 트리거 옵션으로 ‘스캔 재개’ 및 ‘트리거 카운트에 따른 트리거 지연’과 같은 고급 기능을 지원한다.
두 번째는 트리거 카운트에 따른 트리거 지연 기능이다. 이 기능을 통해 비전 시스템 설계자는 고정된 타이밍이 아닌 특정 트리거 인코더 카운트를 기준으로 트리거 지연을 설정할 수 있다.
이를 통해 컨베이어 벨트 시스템에서 트리거와 카메라가 동일한 위치에 있지 않을 경우 적합한 동기화를 제공하거나 컨베이어 속도가 변하는 상황에서 실시간 지연을 동적으로 조정해 카메라가 최적의 순간에 이미지를 캡처할 수 있다.
세 번째는 스캔 재개 기능이다. 스캔 재개 기능은 이미지 캡처 중에 물체가 예기치 않게 정지하는 경우 물체의 방향이 바뀌면서 인코더 트리거가 카운트된다.
물체가 이전 위치로 돌아오면 카메라가 자동으로 중단된 지점부터 이미지 캡처를 재개한다. 이 알고리즘을 통해 캡처 중 이미지 라인이 손실되는 것을 방지할 수 있다.
16K의 추가 기능으로는 기울어진 뷰 보정(키스톤 보정), 관심 영역(ROI), 개별 RGB 게인 및 노출 제어, 라인 및 엣지 대비 향상을 위한 엣지 향상 기능, 색 공간 변환 및 픽셀 감도 보정(PRNU/ DSNU), 블랙 레벨 조정, 화이트 밸런싱, 음영 보정, 색수차 보정과 같은 이미지 처리 기능이 포함돼 있다.
JAI코리아 관계자는 새로운 라인 스캔 카메라들은 고해상도, 빠른 스캔 속도, 그리고 다양한 고급 기능을 통해 산업용 검사 시스템의 성능을 한 단계 끌어올릴 것으로 기대된다고 밝혔다.
